적외선 온도센서

적외선 온도센서 & 스파크 감지센서

적외선 온도센서와 스파크감지센서는 화재에 취약한 지역과 일반 기계와 전기 장비가 있는 지역에서 화재 사고를 예방하기 위해 설계되었습니다. 적외선 온도센서와 스파크감지센서를 통해 화재 및 이상 증상에 대한 실시간 모니터링을 할 수 있습니다.이로써 화재에 대한 신속한 판단과 대응이 가능합니다.

적외선 온도센서

iR Array Thermometer

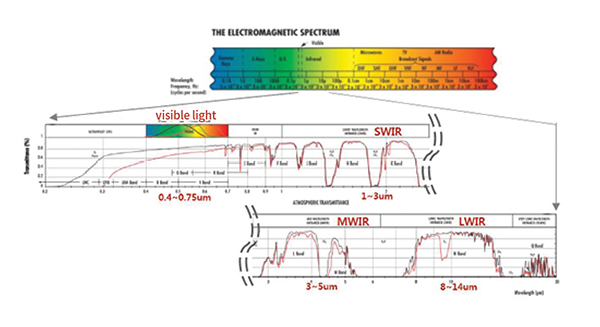

적외선(infrared: IR)

적외선은 태양 광선 스펙트럼에서 가시광선의 적색 빛 외부에 나타나는 0.75μm에서 1,000μm의 파장을 갖는 전자파입니다.적외선은 보이지 않고, 가시광선보다 더 긴 파장을 가지며 물체에 흡수되어 열 에너지로 변하는 특성을 가지고 있습니다

iR Array Thermometer

iR array thermometer

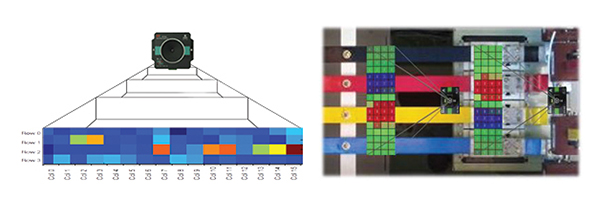

  1. 적외선은 접촉 없이 64점을 측정할 수 있습니다.
  2. 하나의 센서로 보다 폭넓은 지역을 측정.
  3. 주변온도 표시
  4. 방사율(Σ)조절가능: 0.101 ~ 0.99(default: 0.95)
  5. 온도측정범위: -50°C~350°C
iR Array Thermometer
iR Array Thermometer

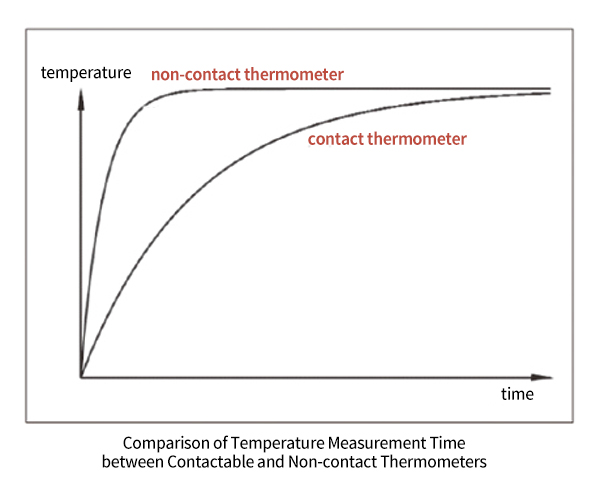

접촉 온도계처럼 열평형상태까지 기다릴 필요가 없어 온도감지속도가 빠릅니다

  1. 움직이거나 회전, 진동하는 물체
  2. 강한 전자기장 안에 있는 물체(예, 고주파가열)
  3. 온도변화가 급격한 물체(100msec 단위)
  4. 진공챔버 안의 물체 (윈도우 투과 측정)
  5. 접촉식 온도계로 측정할 수 없는 (또는 접근할 수 없는) 초고온의 물체
  6. 접촉시 손상되거나 오염될 수 있는 물체
  7. 온도분포가 변하는 표면
  8. 접촉할 경우 온도가 변하는 물체
  9. 열전도(thermal-conductivity)가 낮은 물체
  10. 즉석에서 빈번한 온도측정이 요구될 때

스파크 감지센서

Spark+Flame Sensor

Feature

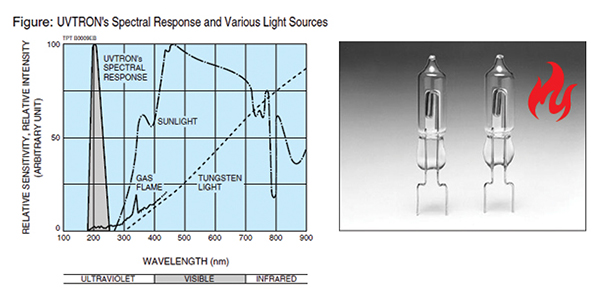

  1. 금속의 광전효과와 가스증배효과를 이용한 UV Tron
  2. 응답범위: 195~260㎚
  3. 안정시간: Approx. 25ms
  4. 감도 조절 가능 1~10Steps
Spark+Flame Sensor

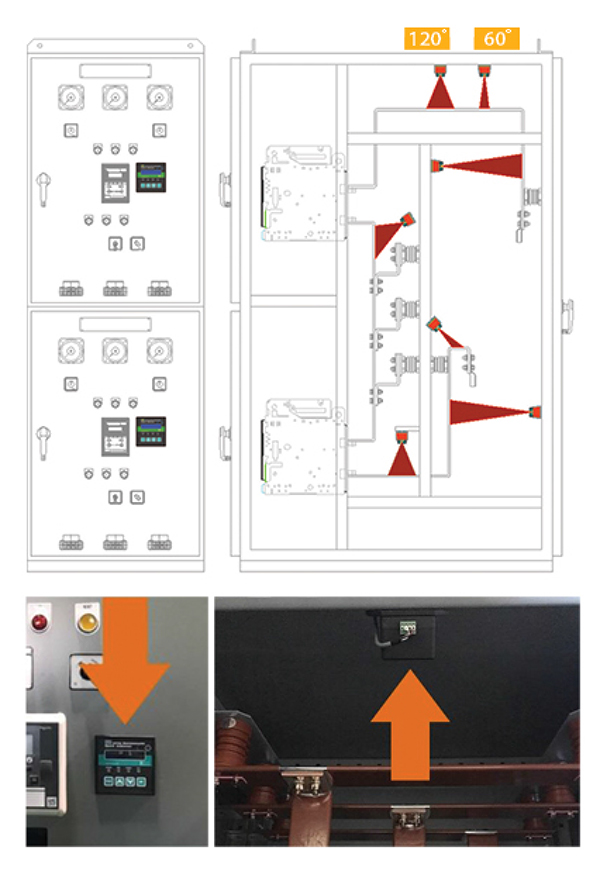

Layout

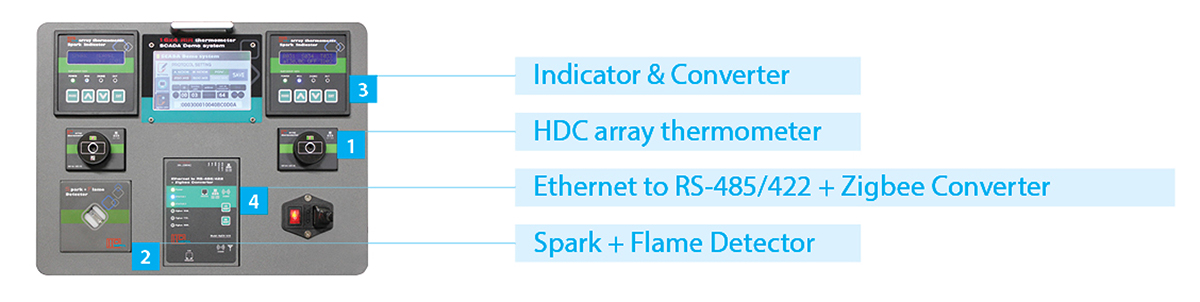

전기판넬 구성

Electric Panel Configuration

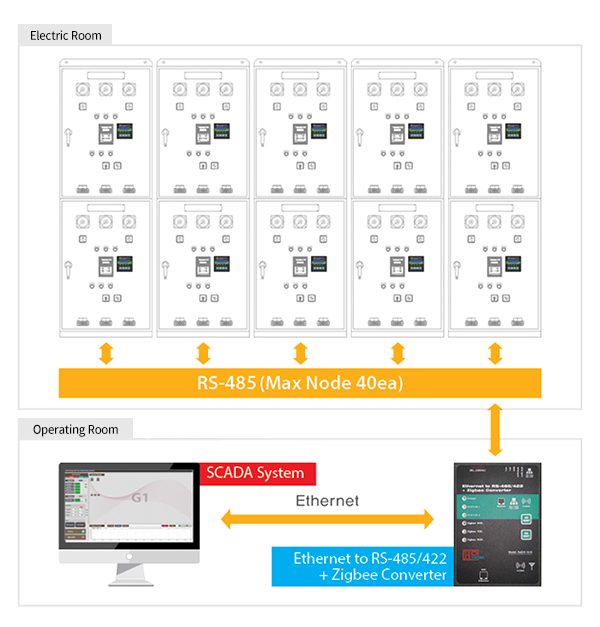

SCADA System 연동 구성
Modbus Protocol 지원

SCADA System Interlink Configuration
Patent Registration

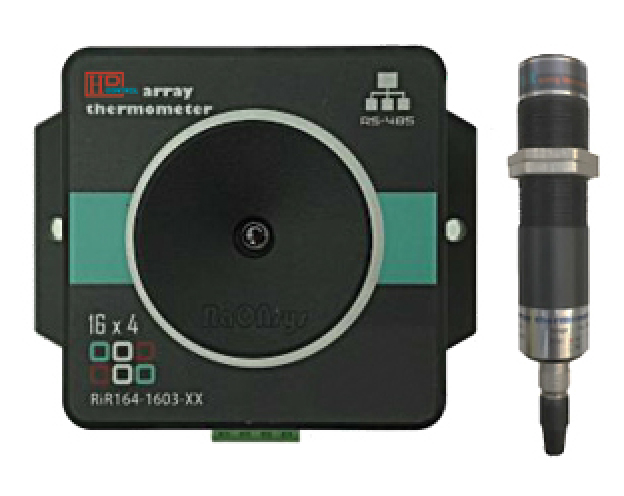

HDC array thermometer

iR Array Thermometer

특허청 등록제품

  1. 적외선 온도센서로서 종래 제품의 tpoint 온도측정에 비해 Array point(64 points)로 구성
  2. 넓은 FOV를 가져 하나로 물체 표면온도와 주변온도를 함께 측정
  3. 측정물체에 적합한 방사율(Emissivity)조절이 가능
  4. Parameter Setting Tool을 이용하여 각종 설정 및 Monitoring 가능(RS-485)
  5. 다양한 FOV 구비

Specification

HDC array thermometer Specification
Model No.   HDC164-1505-XX(Circle type)
  HDC164-1603-XX(Square type)
General   * Size:
  Circle type: Ø32x120
  Square type: 60(89)Wx60Hx50D

  * Supply Voltage: DC 5V
Specification   * 64points(16x4)
  * Range: -50 ~ 350℃
  * Emmissivity: 0.10 ~ 1.00
  * Output Interface: RS-485
  * PTAT type
  * Resolution: 0.1℃
  * Response rates: 0.2sec
  * FOV: 40°, 60°, 120°
Function   * light and simple to assemble
  * Use Interface Connector
  * RS-485 Communication

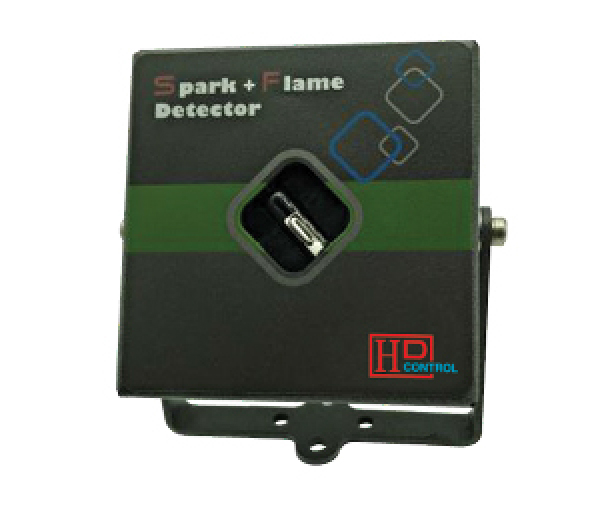

Spark + Flame Detector

iR Array Thermometer

특허청 등록제품

  1. 금속의 광전효과와 가스 증배효과를 이용한 side-on type
  2. 자외선에만 반응하는 감도
  3. 높은 감도와 넓은 시야(지향성)의 특성을 갖는 Sensor 채택
  4. 10단계 감도(Sensivity)로 Fire Flame, Spark를 감지
  5. 각도 조정이 용이한 설치구조

Specification

Spark + Flame Detector Specification
Model No.   RaSFD-UV1507
General   * Size: 80Wx80Hx50D

  * Supply Voltage: DC 5V ~ 15V
Specification   * Special Response: 185 ~ 260nm
  * Window Material: UV Glas
  * Output Signal: Open Collector
  * Output Interface: RS-485
  * Quenching Time: Approx. 25ms
Function   * 10step Sensitivity
  * Electric Spark Detector
  * 1 Spark Detector LED Display
  * Interworking with Integrated Fire Detector

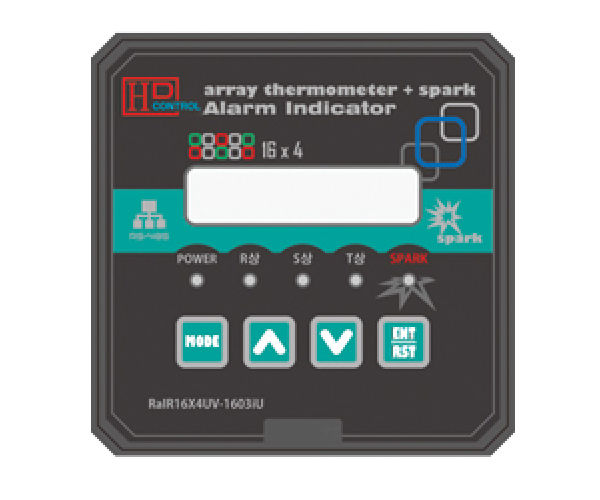

Indicator + Converter

Indicator + Converter

특허청 등록제품

  1. Zigbee or RS-485 to RS-485 변환장치(무선과 유선을 연결)
  2. Cubicle 상별(R.S.T) 온도 표시 및 주변 온도를 하나로 감시(IR+Spark 동시 감시)
  3. 온도, 상태 표시 및 설정, 통신방식 변경
  4. MODBUS 프로토콜 지원(RS-485)
  5. 통신 케이블 별도 구매(Model No.: RaINFC1-5M)

Specification

Indicator + Converter Specification
Model No.   RaiR16x4UV-1603 (Multi)
  RaiR16x4UV-1603i (Single)
  RaiR16x4UV-1603iU (SCADA)
General   * Size: 120Wx120Hx67D

  * Supply Voltage: AC 95V ~ 230V
Specification   1. Zigbee   * Freq, Band: iSM 2.4GHz
  * RF-Data Rate: 250Kbps
  * Sight Range: 200m
  * Network: Mesh type

  2. RS-485   * Multi-Drop type
  * Data Rate: 10Mbps
  * max. length: approx. 1km
Function   * LED according to R.S.T, Spark LED
  * Set Button
  * Display max. Temperature and Ambient temperature, Alarm Settings, RS-485 Communication
  * Changing the communication method(can be used alone)
  * Relay output according to Alarm Settings(Dry Contact)
iR Array Thermometer

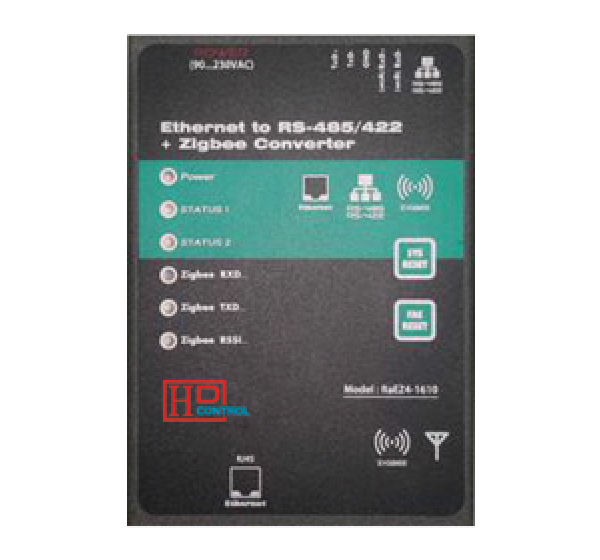

Ethernet to RS-485/422 + Zigbee Converter

Ethernet to RS-485/422 + Zigbee Converter

특허청 등록제품

  1. SCADA 연동시 사용되는 변환장치(무선과 유선을 연결)
  2. TCP/IP 데이터를 시리얼 데이터로 전환시킨 후 시리얼 장비로 전달
  3. Indicator와 세트로 구성
  4. 착탈식 연결단자로 구성

Specification

Ethernet to RS-485/422 + Zigbee Converter Specification
Model No.   RaEZ4-1610 (Multi)
General   * Size: 86Wx121Hx51D

  * Supply Voltage: AC 220V
Specification   1. Ethernet   * TCP/IP 10/100Mbps

  2. RS-485/422   * Multi Drop type
  * Data Rate: 10Mbps
  * max. length: approx. 1km

  3. Zigbee   * Freq, Band: iSM 2.4GHz
  * RF-Data Rate: 250Kbps
  * Sight Range: 200m
  * Network: Mesh type
Function   * Support the configuration method of AT command & Configuration tool program (Windows, Linux & MAC)
  * Reset Button
